Емкостные сенсорные экраны являются неотъемлемой частью современных устройств, обеспечение бесшовного и отзывчивого пользовательского опыта. От смартфонов до интерактивных дисплеев, Эта технология произвела революцию в том, как мы взаимодействуем с электроникой. Понимание того, как работают емкостные сенсорные экраны - от их компонентов до их принципов эксплуатации - может помочь вам принять обоснованные решения при выборе правильной технологии для ваших продуктов. В этой статье, Мы рассмотрим основы емкостных сенсорных экранов, их ключевые компоненты, плюсы и минусы, и их широкие приложения в сегодняшнем технологическом ландшафте.
Что такое емкостный сенсорный экран?
Емкостный сенсорный экран-это тип сенсорной технологии дисплея, которая использует электрические свойства человеческого тела для обнаружения прикосновения. В отличие от резистивных сенсорных экранов, которые полагаются на физическое давление, емкостные сенсорные экранные регистрации касаются изменения электростатического поля на поверхности экрана.
Емкостные сенсорные экраны состоят из нескольких слоев, с проводящим материалом (Обычно оксид олова индия, или ito) Расположен над прозрачным субстратом, Обычно стекло. Эти слои образуют сетку, которая генерирует электрическое поле по экрану. Когда пользователь касается экрана, Естественный электрический заряд организма изменяет поле в точке контакта, позволяя сенсорному экрану обнаружить прикосновение.
Чтобы лучше понять, как эта технология функционирует на более глубоком уровне, Давайте рассмотрим основные принципы емкостных сенсорных экранов в следующем разделе.
Ключевые компоненты емкостного сенсорного экрана и их функций
Емкостный сенсорный экран состоит из нескольких ключевых компонентов, которые работают вместе для точного обнаружения сенсорного ввода. Понимание этих компонентов важно для понимания технологии емкостных сенсорных экранов.
1. Проводящий слой (Этот слой)
Проводящий слой обычно изготовлен из оксида олова индия (ЭТОТ), который прозрачный и проводящий. Этот слой отвечает за создание электрического поля через поверхность сенсорного экрана. Когда палец или проводящий объект касается экрана, он меняет электростатическое поле, позволяя системе обнаружить прикосновение.
2. Стеклянный подложка
Стеклянный подложка служит основой для сенсорного экрана, обеспечение структурной поддержки и долговечности. Стекло обычно покрывается проводящим слоем ITO, который тонкий и гибкий, но все еще достаточно прочный, чтобы защитить дисплей.
3. Сенсоры
Эти датчики стратегически размещены для обнаружения изменения емкости, вызванного прикосновением. Они организованы в сетку или матрицу, который позволяет системе отслеживать несколько точек прикосновения (мультитач) одновременно. Чем больше датчиков есть, Чем точнее становится обнаружение прикосновения.
4. Контроллер
Контроллер является основной обработкой сенсорного экрана. Он непрерывно контролирует электростатическое поле на экране и обнаруживает любые изменения, вызванные прикосновением. Контроллер затем обрабатывает эти данные, определяет местоположение прикосновения, и отправляет информацию в процессор устройства.
5. Дисплей Панель
Дисплейная панель является последним слоем сенсорного экрана, который показывает интерфейс или контент, с помощью. Дисплей работает в сочетании с сенсорным экраном, чтобы обеспечить отзывчивый и интерактивный опыт.
Основные принципы емкостной функциональности сенсорного экрана
Емкостные сенсорные экраны обнаруживают прикосновение через принципы емкости и электрические свойства человеческого тела. Вот пошаговая разбивка того, как работает технология:
1. Емкость: Возможность хранить электрический заряд
Емкость относится к возможности хранения электрического заряда между двумя проводящими материалами. В емкостных сенсорных экранах, Электростатическое поле создается через поверхность, и это поле равномерно распределено, когда экран не используется. Человеческое тело, быть проводящим, может изменить это поле, когда оно вступает в контакт с экраном.
2. Обнаружение прикосновения: Роль проводящего слоя
Когда вы касаетесь экрана, твой палец (или проводящий стилус) вступает в контакт с проводящим слоем на экране. Это создает эффект связи между пальцем и проводящим материалом экрана. Точка сенсорной точки образует новую емкость, Изменение локального электрического поля.
3. Перенос заряда или текущее изменение
В точке контакта, Эта новая электрическая связь приводит к тому, что небольшой ток течет к пальцу (на поверхностных емкостных экранах) или изменяет емкость между точкой сенсорной точки и электродами (в прогнозируемых емкостных экранах). Эта передача заряда или изменение емкости имеет решающее значение для обнаружения прикосновения.
4. Обработка сигнала: Обнаружение изменения
Контроллер сенсорного экрана обнаруживает небольшие изменения в токе или емкости. Контроллер обрабатывает эти сигналы и признает, что произошел прикосновение.
5. Расчет местоположения: Определение координат X и Y
Из -за измерения интенсивности и положения емкости изменения, Контроллер рассчитывает точное расположение прикосновения. Координаты X и Y, что позволяет системе точно зарегистрировать прикосновение и запустить соответствующее действие.
6. Многотушковое обнаружение
Прогнозируемые емкостные экраны оснащены плотной сеткой X-Y датчиков, которые позволяют выполнять функциональность с несколькими нажатиями. Эти датчики могут одновременно обнаружить несколько точек сенсорной точки на экране, Включение жестов, таких как chinch-to-Zoom, вращающиеся объекты, или даже одновременный набор.
Плюсы и минусы емкостных сенсорных экранов
Плюсы:
- Высокая чувствительность: Емкостные сенсорные экраны очень отзывчивы, способен обнаружить даже самые легкие штрихи. Они обеспечивают быстрый и точный пользовательский опыт, Сделать их идеальными для таких устройств, как смартфоны и планшеты.
- Долговечность: Твердотельный характер емкостных сенсорных экранов (Нет движущихся частей) делает их менее склонными к износу по сравнению с резистивными экранами. Они более устойчивы к царапинам и повреждению от повторного использования.
- Возможность мультитач: Емкостные сенсорные экраны поддерживают многоклеточные жесты, которые позволяют пользователям выполнять сложные действия, такие как Щепотков, или повернуть объекты. Это невозможно при более старых технологиях сенсорного экрана, таких как резистивные экраны.
- Ясность и яркость: Поскольку емкостные сенсорные экраны используют тонкие проводящие слои, Они предлагают более высокую прозрачность и лучшую оптическую производительность, в результате ясного, Яркие дисплеи.
Минусы:
- Расходы: Емкостные сенсорные экраны, как правило, более дорогим для производства по сравнению с резистивными сенсорными экранами, которые могут сделать устройства, которые используют их более дорогими.
- Требует проводящего ввода: Емкостные экраны требуют проводящего входа, такие как палец или стилус, функционировать. Непроводящие объекты, как перчатки или определенные стилусы, не может регистрировать вход.
- Восприимчивость к факторам окружающей среды: Емкостные сенсорные экраны иногда могут бороться в экстремальных погодных условиях, такие как очень горячие или холодные температуры, что может повлиять на их чувствительность.
Применение емкостных сенсорных экранов в современных устройствах и будущих тенденциях
Емкостные сенсорные экраны произвели революцию в том, как мы взаимодействуем с технологиями, Выход за пределы традиционных кнопок и циферблатов, чтобы обеспечить интуитивно понятную, отзывчивые интерфейсы. Сегодня, Они являются неотъемлемой частью многих отраслей промышленности, и их будущие потенциальные обещания еще более продвинутые и захватывающий опыт пользователей.
Текущие приложения
Емкостные сенсорные экраны все чаще становятся важной технологией в различных секторах. Ниже приведены некоторые ключевые отрасли промышленности, в которых емкостные сенсорные экраны уже оказывают преобразующее воздействие:
1. Смартфоны и планшеты
Наиболее распространенное применение емкостных сенсорных экранов находится в мобильных устройствах, включая смартфоны и планшеты. Их способность обнаруживать многокачественные жесты, такие как укол, сделал их предпочтительным выбором для мобильных устройств, разрешение интуитивно понятного и плавного пользовательского опыта. Эти экраны обеспечивают высокую точность и гладкий дизайн, который является как функциональным, так и эстетическим.

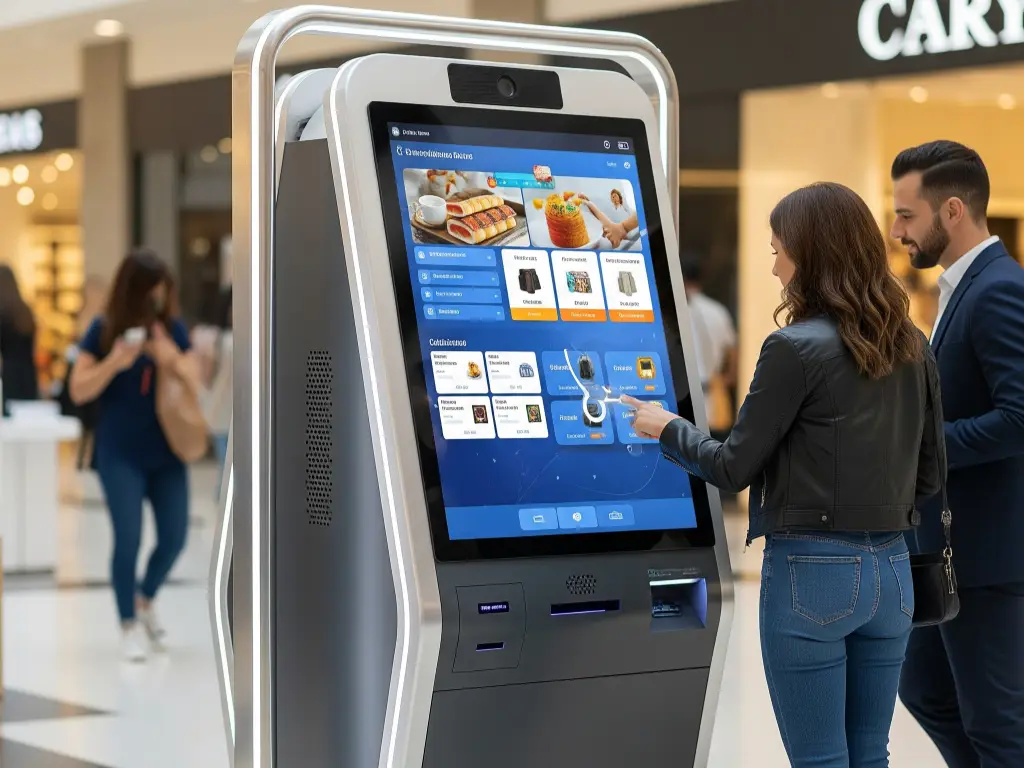

2. Точка продаж (POS-терминал) Системы
В розничной торговле и гостиничном бизнесе, емкостные сенсорные экраны заменили традиционные кассовые регистра, обеспечение более быстрой и эффективной обработки транзакций. Эти системы часто настраиваются, позволяя предприятиям регулировать интерфейс к их конкретным потребностям. Гладкая и быстрая отзывчивость емкостных экранов помогает сократить время ожидания для клиентов и повысить эффективность эксплуатации.
3. Автомобильные дисплеи
В автомобильной промышленности, емкостные сенсорные экраны заменяют механические кнопки и переключатели на панели мониторинга, информационно -развлекательные системы, и управления панелями. Они предлагают большую гибкость дизайна и более современный, удобный интерфейс. Точность емкостного прикосновения позволяет интуитивно понятная навигация по таким функциям, как навигация, развлечение, и климат -контроль, повышение безопасности и удобства для водителей.
4. Здравоохранение
В секторе здравоохранения, емкостные сенсорные экраны используются в медицинских устройствах, в том числе диагностическое оборудование, Системы мониторинга пациентов, и цифровые медицинские карты. Эти сенсорные экраны обеспечивают сенсорную чувствительность и точность, позволяет специалистам в области здравоохранения взаимодействовать с устройствами при сохранении гигиены и минимизации риска загрязнения. Емкостные сенсорные экраны особенно полезны для медицинских устройств, используемых в стерильной среде, Как их можно легко очистить и эксплуатировать без физических кнопок.
5. Промышленное оборудование
В промышленных условиях, емкостные сенсорные экраны интегрированы в оборудование, такое как управляющие панели, Интерфейсы машины, и системы мониторинга. Их способность выдерживать суровую среду, включая воздействие пыли, влага, и высокие температуры, делает их идеальными для промышленного применения. Емкостные сенсорные экраны обеспечивают надежный и долговечный интерфейс для операторов, Предлагая лучшую точность и легкое обслуживание по сравнению с традиционными механическими контролями.
6. Образование
Емкостные сенсорные экраны трансформируют сектор образования, улучшая интерактивный опыт обучения. В классах, Интерактивные доски и инструменты цифрового обучения, работающие на емкостных сенсорных экранах. Студенты могут напрямую взаимодействовать с учебными материалами, Видео, и симуляции, способствуя лучшему участию и улучшению удержания знаний. Кроме того, в условиях удаленного обучения, емкостные сенсорные экраны интегрированы в таблетки и ноутбуки, обеспечение более интерактивного и персонализированного образовательного опыта.
Будущие тенденции и новые приложения
1. Гибкие и складные дисплеи
С появлением гибких и складных дисплеев, емкостные сенсорные экраны собираются играть значительную роль в следующем поколении портативных устройств. Гибкие экраны будут включать складные смартфоны и планшеты, которые поддерживают ту же сенсорную чувствительность и точность, Предлагая удобство больших дисплеев в компактной форме.
2. Силовая технология сенсорной технологии
Будущее емкостных сенсорных экранов заключается в интеграции способностей к силе., позволяя экранам обнаружить не только местоположение прикосновения, но и приложенное давление. Это может позволить более сложные взаимодействия, такие как различные функции экрана на основе интенсивности прикосновения - хотя и для игр, Творческие приложения, или даже медицинские устройства, где важна чувствительность давления.
3. Интегрированные биометрические датчики
Поскольку безопасность становится растущей проблемой, Ожидается, что интеграция емкостных сенсорных экранов с биометрическими датчиками, такими как отпечаток пальцев или распознавание лиц.. Устройства могли бы беспрепятственно включать сканирование отпечатков пальцев непосредственно в экран для повышения безопасности, Удаление потребности в физических кнопках или отдельных датчиках.
4. Дополненная реальность (АР) и виртуальная реальность (Виртуальная машина) Интерфейсы
Емкостные сенсорные экраны также будут играть важную роль в системах AR и VR. В будущих устройствах, Пользователи могут взаимодействовать с виртуальными объектами через сенсорные интерфейсы, встроенные в дисплей, Включение более захватывающих и естественных взаимодействий с пользователями. Поскольку заявки AR и VR продолжают расширяться, спрос на очень чувствительный, точный, и отзывчивые сенсорные экраны будут расти.
Устранение неполадок общих емкостных проблем с сенсорным экраном и как их исправить
Вот быстрое руководство по некоторым из самых распространенных проблем, с которыми вы можете столкнуться с емкостными сенсорными экранами, наряду с простыми решениями для устранения неполадок и их разрешения.
| Проблема | Причина | Решение |
| Не отвечает прикосновениям | Экран грязный, влага, или накопление пыли. | Очистите экран тканью из микрофибры. Убедиться, что нет влаги. |
| Неправильное расположение касания | Электромагнитное помехи, Проблема калибровки программного обеспечения. | Перезагрузите устройство и при необходимости перезададите сенсорный экран. |
| Сенсорный экран замораживание | Программный сбой или перегрузка. | Закрыть ненужные приложения, Перезагрузите устройство, или выполнить сброс фабрики. |
| Сбой мульти-нажатия | Плохая калибровка датчика или повреждение сенсорного экрана. | Перекалибровать сенсорный экран или заменить поврежденный экран. |
| Призрак трогательный (Непреднамеренные штрихи) | Неисправный сенсорный контроллер, статический, или повреждение экрана. | Очистите экран, Убедитесь, что не статическое наращивание, или замените сенсорную панель. |
| Неточный или отсроченный ответ | Проблема калибровки или электрические помехи. | Перекалибровать сенсорный экран или обновить программное обеспечение устройства. |
| Экран не отвечает после влажных условий | Вода или влага между слоями. | Дайте устройству полностью высохнуть, или поместите его в рис, чтобы поглотить влагу. |
Если ни одно из вышеперечисленных решений не работает, это может указывать на неисправность аппаратного обеспечения, и устройство должно быть отправлено для ремонта или замены.
Свяжитесь с Touchwo для емкостных сенсорных решений премиум -класса
Емкостная технология сенсорного экрана является краеугольным камнем современных пользовательских интерфейсов, предлагая высокую точность, долговечность, и мульти-таковые возможности. В Touchwo, Мы специализируемся на предоставлении передовых емкостных решений с сенсорным экраном, адаптированными для удовлетворения требований различных отраслей промышленности. Хотите ли вы интегрировать технологию Touch в потребительскую электронику, Автомобильные системы, или медицинские устройства, Наша команда экспертов готова помочь вам реализовать идеальное решение для ваших нужд.
Свяжитесь с нами сегодня Чтобы узнать больше о наших продуктах и о том, как мы можем поддерживать ваш бизнес.
