Le rapport de contraste d’un écran joue un rôle important dans la qualité et la lisibilité de l’image, mais ça ne raconte pas toute l'histoire. Un panneau avec un excellent rapport de contraste sur papier peut néanmoins avoir de mauvais résultats dans une usine lumineuse, kiosque extérieur, ou salle de contrôle industrielle si luminosité, reflets, et l'intégration optique ne sont pas correctement prises en compte.
Ce guide explique ce que le rapport de contraste signifie réellement pour les écrans tactiles, pourquoi les spécifications des fiches techniques diffèrent souvent des performances réelles, et comment des facteurs tels que la technologie des panneaux, luminosité, liaison optique, et la lumière ambiante travaillent ensemble pour déterminer la lisibilité de l'affichage.
Qu'est-ce que le rapport de contraste pour les écrans tactiles
Définir le rapport de contraste: Statique vs. Dynamique
Le rapport de contraste mesure la différence entre le blanc le plus brillant et le noir le plus foncé qu'un écran peut afficher, écrit sous forme de rapport comme 1000:1. Cela signifie que le blanc est 1000 fois plus brillant que le noir. Mais tous les ratios ne sont pas égaux. Le contraste statique est le vrai nombre qui compte; c'est le contraste mesuré dans une seule image à un moment donné, représentant la véritable capacité matérielle de l’écran.
Contraste dynamique, d'autre part, est un gadget marketing. Il utilise des astuces de rétroéclairage au fil du temps pour générer un nombre extrêmement gonflé. Pour toute application tactile industrielle ou professionnelle, cette métrique n'est pas fiable et doit être ignorée. Concentrez-vous toujours sur le statique (ou natif) Rapport de contraste.
Impact sur la lisibilité et l'interaction utilisateur
Un contraste plus élevé crée des, des noirs plus encrés et des blancs plus nets, ce qui fait du texte, icônes, et les petits détails de l'interface utilisateur sont beaucoup plus faciles à lire. Pour une IHM ou un panneau de contrôle, un bon contraste aide l'opérateur à distinguer rapidement les boutons actifs et inactifs, réduire le risque d'erreurs de saisie critiques. Lorsque le contraste est faible, l'image semble délavée, les détails dans les zones sombres se perdent, et l'utilisateur éprouve plus de fatigue oculaire et de frustration.
Comment la technologie des panneaux et l'intégration affectent le contraste
La technologie LCD sous-jacente définit la base du contraste. Les panneaux VA offrent généralement un contraste natif beaucoup plus élevé (2000:1 ou plus) par rapport aux dalles IPS (autour 1000:1). Mais le panneau lui-même n'est qu'une partie de l'histoire. La pile optique complète, y compris le capteur tactile, lamelle de verre, et tous les revêtements : ajoute des couches qui peuvent créer des reflets et réduire le contraste effectif que l'utilisateur voit réellement.

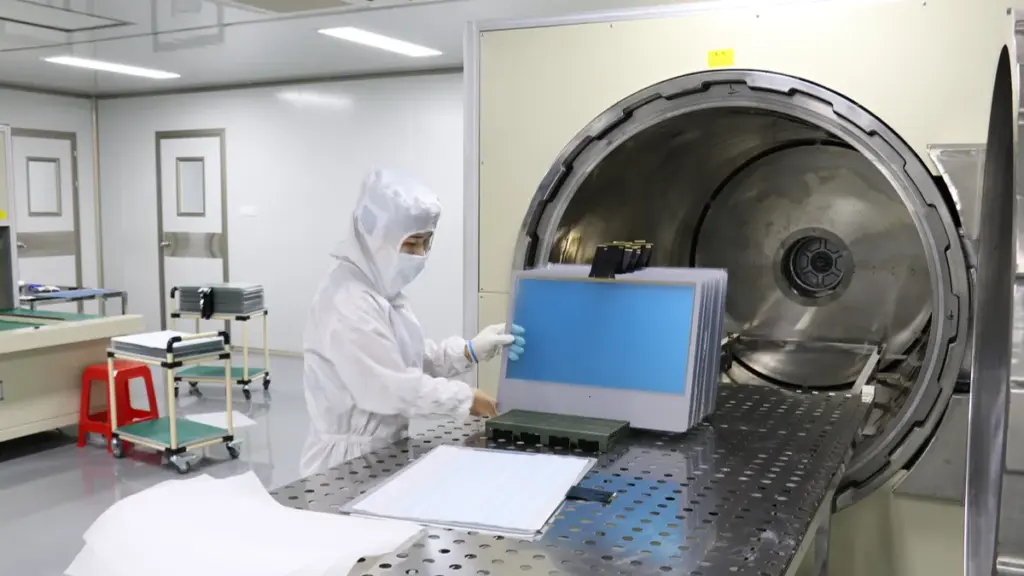

C’est là que les méthodes d’intégration comme la liaison optique font une énorme différence. En éliminant l'entrefer entre l'écran et le capteur tactile, la liaison optique réduit les réflexions internes. Cela augmente considérablement le contraste final perçu et améliore la lisibilité., surtout dans les environnements très éclairés.
Le rôle de la lumière ambiante sur un contraste efficace
Le rapport de contraste officiel d’un écran est mesuré dans une pièce sombre, une condition qui existe rarement dans le monde réel. En pratique, la lumière des lampes fluorescentes au plafond ou des fenêtres à proximité se reflète sur la surface de l'écran. Cette réflexion élève le niveau de noir, transformant les noirs profonds en gris troubles, et écrase le contraste efficace.. Pour tout écran tactile utilisé à l'extérieur ou dans une usine lumineuse, le maintien de la lisibilité nécessite une approche systémique: une dalle à contraste élevé associée à une luminosité élevée et des revêtements antireflet efficaces.
Pourquoi les spécifications du laboratoire et la visibilité réelle ne sont pas les mêmes
Les spécifications de contraste de la fiche technique sont mesurées de manière parfaite, laboratoire sombre. La visibilité dans le monde réel est dominée par la lumière ambiante, reflets, et les couches de l'écran tactile, rendre les numéros de laboratoire presque inutiles.
Les conditions idéalisées des mesures en laboratoire
Le rapport de contraste que vous voyez sur une fiche technique est un nombre de qualité laboratoire, pas prêt pour le terrain. Les techniciens mesurent le contraste statique (la différence entre le blanc le plus brillant et le noir le plus profond) dans une pièce complètement sombre pour éliminer toute lumière extérieure.. La mesure est prise directement, perpendiculaire à un écran parfaitement propre. Cette configuration impeccable capture les meilleures performances électro-optiques absolues du panneau d'affichage lui-même.. Il ignore délibérément tout le désordre, facteurs du monde réel comme la lumière ambiante, éblouissement, et la saleté de surface qui définissent l'expérience réelle d'un utilisateur.
Comment la lumière ambiante et les reflets modifient le contraste
Dans le monde réel, la lumière ambiante est le grand égaliseur des spécifications d’affichage. La lumière des fenêtres et des plafonniers se reflète sur la surface de l'écran., ce qui augmente instantanément la luminosité du “noir” pixels. Cela efface l'image et réduit le rapport de contraste effectif, quel que soit le nombre impressionnant sur la fiche technique. Un écran avec une faible réflectance de surface aura une bien meilleure visibilité qu'un écran hautement réfléchissant., même si leurs rapports de contraste en laboratoire sont identiques. La performance sur le terrain n’est pas une question de contraste en laboratoire; il s'agit de *contraste ambiant*, qui mesure la résistance d'un écran aux reflets.
L'impact de la pile optique à écran tactile
Un écran tactile n'est pas seulement un panneau d'affichage; c'est un ensemble optique entier. L'ajout de couches telles que des verres de protection et des capteurs tactiles introduit de nouvelles surfaces, et chacun crée une opportunité de réflexion. Les espaces d'air entre ces couches sont particulièrement mauvais, car ils amplifient les réflexions internes et tuent le contraste. C'est pourquoi la liaison optique, qui comble ces lacunes avec un adhésif transparent, est si essentiel pour améliorer la visibilité dans des conditions lumineuses. Revêtements spécialisés comme antireflet (RA) et antireflet (AG) jouent également un rôle majeur, mais ce sont des propriétés du stack-up fini, pas le panneau d'affichage sous-jacent dont vous avez lu les spécifications en premier.
Interaction humaine et dynamique de visualisation
Les tests en laboratoire supposent une statique, visionneuse parfaite. Les gens sont tout sauf. Nous regardons les écrans sous différents angles, et sur de nombreux types d'affichage, le contraste et la qualité des couleurs diminuent fortement lorsque vous vous déplacez hors de l'axe. Ensuite, il y a l'interaction physique. Empreintes digitales, taches, et les huiles sur une surface tactile diffusent la lumière, créer un éblouissement localisé, et dégradent la lisibilité d'une manière qu'un appareil de laboratoire ne voit jamais. Pour les affichages extérieurs ou dans les véhicules, même les lunettes de soleil de l'utilisateur peuvent poser problème. Les verres polarisés peuvent interférer avec les propres polariseurs de l'écran, noircissant parfois complètement l'écran sous certains angles.
Soyez fiable, Écrans tactiles personnalisés expédiés rapidement
Comment la luminosité, Type de panneau, et la lumière ambiante affectent le contraste
Le contraste utilisable n’est pas seulement un numéro de fiche technique. C'est une bataille entre la luminosité native d'un écran et le type de panneau contre l'effet de délavage de la lumière ambiante..
Le rôle de la luminosité dans le maintien d'un contraste utilisable
Pour éviter qu'une image paraisse délavée, la luminosité d'un écran (luminance, mesuré en lentes) doit maîtriser la lumière ambiante frappant l’écran. Dans des conditions lumineuses, la lumière se reflète sur la surface d'affichage, ce qui augmente le niveau de noir effectif et fait apparaître les couleurs sombres en gris. Cela compresse la différence visible entre les tons clairs et foncés. Une bonne règle de base est que la luminance d’un écran doit être au moins cinq fois supérieure à la lumière ambiante avec laquelle il est en concurrence pour maintenir une clarté claire., image à contraste élevé.
Comment la technologie des panneaux détermine le contraste natif
La technologie de panneau sous-jacente définit le maximum possible, ou “indigène,” contraste. Les panneaux comme OLED et VA sont connus pour leurs taux de contraste natifs élevés (depuis 2,000:1 presque à l'infini), ce qui leur permet de produire en profondeur, de vrais noirs sous un éclairage contrôlé. En revanche, Dalles IPS et TN, bien que populaires pour leurs angles de vision larges ou leur moindre coût, ont généralement un contraste natif plus faible autour 1,000:1. Mais un panneau avec un contraste natif élevé ne vaut que par sa capacité à être vu.. Son avantage est considérablement diminué dans les environnements lumineux si l'écran ne dispose pas d'une luminosité suffisante et d'optiques antireflet efficaces pour lutter contre l'éblouissement..
Lumière ambiante: Le facteur dominant dans la performance réelle
La lumière ambiante est la principale raison pour laquelle les performances réelles d’un écran correspondent rarement à ses spécifications testées en laboratoire.. Cela dégrade le contraste de deux manières principales: par des réflexions directes sur la surface qui provoquent l'éblouissement, et en diffusant la lumière à l’intérieur des couches protectrices de l’écran, qui efface l'image. Pour tout affichage destiné à être utilisé en dehors d'une pièce sombre, le rapport de contraste ambiant (ACR) est une métrique bien plus significative que le contraste natif. L'ACR prend en compte l'impact de la lumière réfléchie, donner une mesure réaliste de lisibilité dans l'environnement prévu.
Impact de la pile optique à écran tactile
Les écrans tactiles introduisent plus de complexité. Les couches supplémentaires nécessaires à la fonctionnalité tactile, comme le verre de protection et le capteur tactile lui-même, créer davantage de surfaces internes où la lumière peut réfléchir et dégrader le contraste. Les ingénieurs résolvent ce problème grâce à la liaison optique, un procédé qui utilise un adhésif pour éliminer les espaces d'air entre ces couches. Cela réduit considérablement les réflexions internes et améliore le contraste en cas de lumière vive. Pour protéger davantage l’image, antireflet (RA) et anti-éblouissant (AG) les revêtements sont appliqués sur la surface la plus externe pour minimiser les reflets et préserver autant que possible le contraste natif du panneau pour l'utilisateur.
Quels projets nécessitent un contraste plus élevé et lesquels ne le font pas
Le bon rapport de contraste n’est pas toujours le plus élevé. Il s’agit d’adapter les performances des panneaux à l’environnement réel, la tâche, et le budget.
Choisir le bon contraste d’affichage n’est pas seulement une comparaison de fiche technique; c'est une décision pratique basée sur où et comment l'écran sera utilisé. Un panneau qui a fière allure dans une pièce sombre peut être illisible à l'extérieur, tandis qu'un écran coûteux à contraste élevé pourrait être excessif pour un simple contrôleur intérieur.
Applications nécessitant un contraste plus élevé
Dans certaines applications, un contraste élevé n'est pas négociable. Cela est généralement vrai lorsque la lumière ambiante est un facteur majeur ou que les informations affichées sont absolument critiques..
- Systèmes extérieurs et lisibles à la lumière du soleil: Chargeurs de VE, kiosques de billetterie, et les pompes à carburant ont besoin d'un contraste et d'une luminosité élevés (1500+ nits) rester lisible en plein soleil. Tout ce qui est en moins est complètement effacé.
- Affichages d’informations critiques et de sécurité: Moniteurs médicaux, IHM industrielles, et les panneaux de l'aviation s'appuient sur un contraste élevé pour une lisibilité sans ambiguïté des données vitales. Il n’y a pas de place pour une mauvaise interprétation d’un avertissement ou d’une lecture.
- Visualisation haute fidélité et premium: Cockpits numériques automobiles, moniteurs de conception professionnelle, et les présentoirs de vente au détail de luxe utilisent un contraste élevé pour offrir des noirs profonds et une expérience visuelle supérieure qui reflète la qualité du produit..

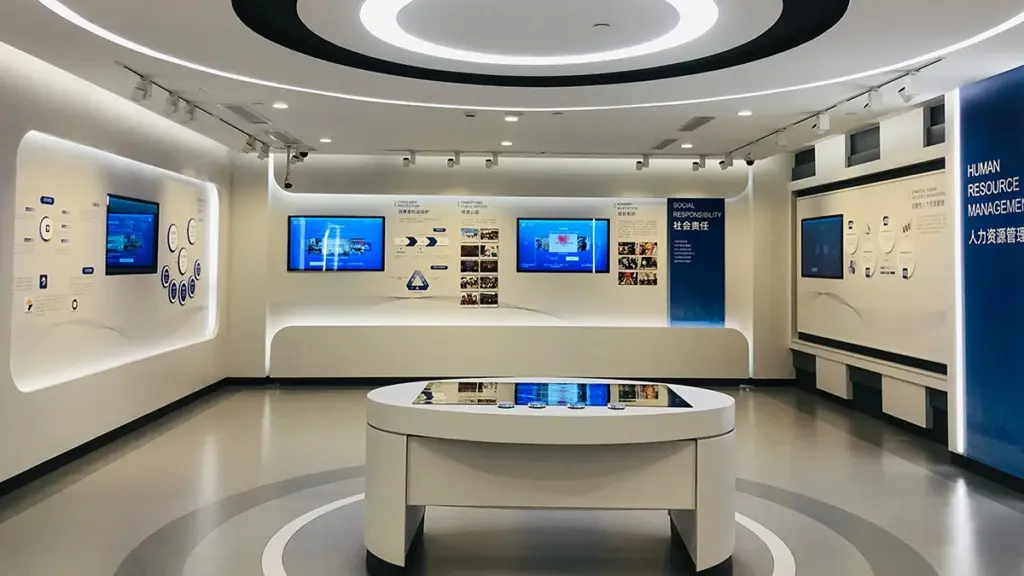

- Grands écrans tactiles publics: Les murs interactifs dans les musées lumineux ou les centres de transport nécessitent un contraste fort afin que le contenu soit clair à la fois de près et de loin., surmonter un éclairage ambiant complexe.
Applications où le contraste standard est suffisant
Pour de nombreux projets communs, surtout dans les environnements contrôlés, un panneau à contraste standard offre d'excellentes performances sans le coût supplémentaire d'un écran haut de gamme. Une bonne conception de l'interface utilisateur compte souvent plus ici.
- Libre-service et kiosques intérieurs: Terminaux à éclairage contrôlé comme les halls d'hôtel, bureaux, ou les cliniques fonctionnent bien avec les normes 800:1 à 1200:1 panneaux contrastés.
- Collaboration au bureau et en classe: Pour les tableaux blancs interactifs, Des angles de vision larges et constants et des revêtements anti-éblouissement efficaces sont souvent plus critiques que de pousser le contraste des panneaux à ses limites.
- Panneaux intégrés et amateurs: Tableaux de bord de maison intelligente, 3D printer UIs, et autres petits panneaux de commande pour une utilisation en intérieur ne nécessitent pas de prime, des écrans à contraste élevé pour être efficaces.
- Affichages d'informations simples: Les panneaux de réservation de chambres et les zones d'enregistrement à la réception dans les couloirs moyennement éclairés peuvent obtenir une excellente clarté grâce à une bonne conception de l'interface utilisateur sur un panneau standard..
Quand donner la priorité à d’autres facteurs par rapport au contraste du panneau
Parfois, rechercher le rapport de contraste le plus élevé conduit à une conception globale médiocre. D'autres facteurs peuvent avoir un impact beaucoup plus important sur l'expérience utilisateur finale, surtout lorsqu'il s'agit de contraintes du monde réel.
- Contrôle de la luminosité et de la réflexion: Pour une utilisation en extérieur, une luminosité élevée combinée à une liaison optique et à des revêtements antireflet offre souvent une meilleure lisibilité que le rapport de contraste seul.
- Cohérence de l'angle de vision: Dans des contextes collaboratifs, un écran qui conserve sa couleur et son contraste sous de grands angles (comme IPS) est plus pratique qu'un modèle avec un contraste plus élevé dans l'axe qui se déplace hors de l'axe.
- Conception de l'interface utilisateur et contraste logiciel: Le contraste programmé entre le texte et les éléments d'arrière-plan dans l'interface utilisateur est un facteur critique qui a un impact direct sur la lisibilité., quelles que soient les spécifications du panneau.
- Pouvoir, Thermique, et contraintes de coûts: Extrêmement lumineux, les écrans à contraste élevé consomment plus d’énergie, générer plus de chaleur, et coûte plus cher, ce qui les rend peu pratiques pour les projets alimentés par batterie ou sensibles au budget.
Comment les acheteurs B2B devraient comparer le rapport de contraste dans le sourcing
Un approvisionnement efficace dépend du contraste statique, technologie des panneaux, et la conception du système – pas de spécifications marketing gonflées. Analysez les performances de l'affichage dans votre environnement d'application spécifique.
| Critères d'évaluation | Considérations clés en matière d'approvisionnement |
|---|---|
| Statique vs. Contraste dynamique |
|
| Technologie des panneaux |
|
| Environnement & Conception du système |
|
| Exigences de candidature |
|
| Cadre de spécification des fournisseurs |
|
Pourquoi Touche Se concentre sur le réglage de l'affichage adapté au projet
Pourquoi les rapports de contraste des fiches techniques ne garantissent pas la lisibilité
Le rapport de contraste imprimé sur une fiche technique est presque toujours une mesure statique prise dans une pièce plongée dans le noir absolu.. Ce réglage contrôlé n'a aucune ressemblance avec un atelier, une cabine de véhicule ensoleillée, ou un espace de vente bien éclairé. Dès que vous introduisez la lumière ambiante du monde réel, les réflexions de la surface d'affichage augmentent considérablement le niveau de noir. Cela efface l'image et écrase le contraste efficace que l'utilisateur voit réellement. Un panneau avec un haut 1000:1 la notation de la fiche technique peut donner des résultats médiocres, performances illisibles s’il n’est pas correctement adapté à son environnement opérationnel.
Adaptation des écrans à des environnements et applications spécifiques
Différentes applications exigent différentes caractéristiques optiques. Les environnements industriels et commerciaux sont souvent inondés d’une lumière ambiante élevée, ce qui nécessite une luminosité plus élevée et un contrôle efficace de l’éblouissement pour rester lisible. Les exigences d'un écran médical nécessitant une différenciation subtile des niveaux de gris sont complètement différentes de celles d'une IHM robuste où la lisibilité audacieuse est la priorité.. L'ajustement au projet garantit que le produit final atteint ses objectifs spécifiques, y compris des normes d’accessibilité cruciales comme les WCAG 4.5:1 rapport de contraste du texte pour une communication claire et efficace.
Personnalisation de l'ensemble du système optique et électrique
Atteindre une véritable lisibilité implique de régler l’ensemble du système, pas seulement en sélectionnant un panneau. Nous commençons par choisir la bonne technologie de panneau : IPS, Virginie, ou TN – pour équilibrer les besoins spécifiques du projet en matière de contraste, angles de vision, et le coût. Alors, nous optimisons la pile optique complète, qui comprend des traitements de surface comme l'anti-éblouissement (AG) ou antireflet (RA) des revêtements qui préservent le contraste sur le terrain. Nous ajustons également la luminosité du rétroéclairage et les tensions du pilote LCD pour approfondir les niveaux de noir et garantir que l'écran offre une clarté nette dans son environnement cible..
Compenser l'impact de l'intégration tactile
L’intégration de la technologie tactile modifie fondamentalement les propriétés optiques d’un écran. L'ajout de capteurs tactiles et de verre de protection introduit des couches supplémentaires qui réduisent la transmission de la lumière et augmentent les réflexions internes., dégrader le contraste natif de la dalle. Notre processus de réglage compense spécifiquement ces pertes optiques pour restaurer les performances visuelles souhaitées. Nous sélectionnons également des traitements de surface qui minimisent l'impact visuel des traces de doigts et des taches., un problème constant dans les applications interactives qui peuvent réduire davantage le contraste perçu.
Pensées finales
Le rapport de contraste est une spécification d'affichage importante, mais il ne doit jamais être évalué de manière isolée. La lisibilité réelle dépend des performances combinées de la technologie des panneaux, luminosité, conditions d'éclairage ambiant, liaison optique, et traitements de surface. Regarder au-delà des numéros de fiche technique permet de garantir que l'écran fonctionne de manière fiable dans son environnement prévu..
Pour les projets industriels et OEM, sélectionner le bon écran signifie équilibrer les performances optiques, durabilité, consommation d'énergie, et le coût du projet. L'évaluation du système d'affichage complet, plutôt que d'une seule spécification, se traduit par une meilleure expérience utilisateur et un produit plus fiable tout au long de sa durée de vie..
Questions fréquemment posées
Qu'est-ce qu'un bon rapport de contraste pour un écran tactile en 2026?
Un rapport de contraste statique de 1000:1 est considéré comme un bon minimum pour les écrans tactiles modernes. Pour usage intérieur général, 2000:1 à 3000:1 offre de solides performances. Pour les applications dans des environnements lumineux ou exigeants, un rapport de 3000:1 ou supérieur est souhaitable pour maintenir la clarté.
Pourquoi le rapport de contraste est-il important pour les kiosques et les IHM?
Le rapport de contraste est crucial pour les kiosques et les IHM, car il a un impact direct sur la lisibilité sous un éclairage réel.. Pour kiosques publics, il garantit que les utilisateurs peuvent lire rapidement les menus et les instructions. Pour les IHM industrielles, un contraste élevé permet aux opérateurs de reconnaître instantanément les alarmes critiques et l'état de la machine, ce qui améliore la sécurité et l’efficacité.
Un rapport de contraste plus élevé est-il toujours meilleur?
Pas nécessairement. Alors qu'un rapport de contraste statique plus élevé améliore la qualité de l'image dans des environnements contrôlés, son avantage pratique dépend d'autres facteurs. Dans des pièces lumineuses ou en extérieur, la luminosité et les propriétés antireflet d’un écran peuvent être plus importantes pour maintenir la lisibilité.
Comment la lumière ambiante affecte-t-elle le contraste perçu d'un écran?
La lumière ambiante réduit le contraste perçu en se reflétant sur la surface de l'écran. Cette réflexion ajoute de la lumière aux parties les plus sombres de l'image, rendre les noirs gris et effacer l'image globale. C'est pourquoi les revêtements antireflet et une luminosité élevée sont essentiels pour les écrans utilisés dans des zones bien éclairées..
Quelle est la différence entre le rapport de contraste et la luminosité?
La luminosité est la quantité absolue de lumière qu'un écran émet, mesuré en lentes (cd/m²). Il détermine la visibilité d'un écran dans des environnements lumineux.. Le rapport de contraste est la différence relative entre le blanc le plus brillant et le noir le plus foncé de l'écran.. Un écran peut être très lumineux mais avoir un mauvais contraste, ce qui donnerait à son image un aspect délavé.
Comment comparer les spécifications de rapport de contraste pour un projet?
Concentrez-vous sur le « statique »’ ou "natif’ Rapport de contraste, comme « dynamique’ les ratios sont souvent gonflés à des fins de marketing. Comparez ce nombre avec la luminosité de l’écran (nits) et considérez l’environnement prévu. Pour les zones lumineuses, privilégier un équilibre de luminosité élevée, des revêtements antireflet efficaces, et un fort rapport de contraste statique (par exemple., 3000:1 ou supérieur).
